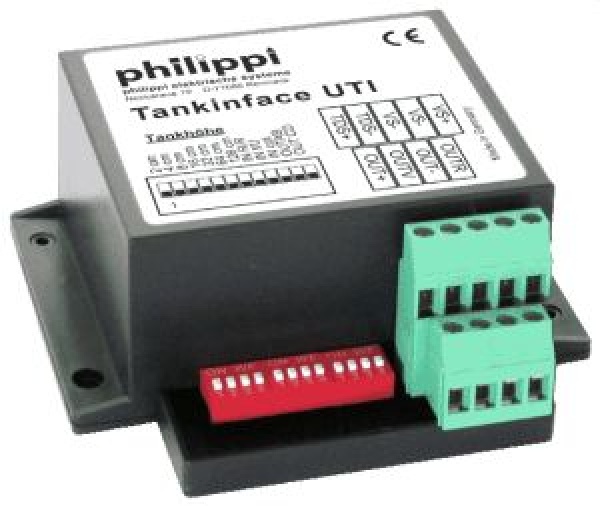

Zum Anschluss der Tanksonden TDS, TDN, TDT an analoge Rundinstrumente mit Spannungs- bzw. Widerstandseingang wird das Interface UTI benötigt. Es wandelt das 4 – 20 mA Signal der Tanksonde in ein Spannungs- (0,5 –2,5 V) bzw. Widerstandssignal (10 – 180 Ω) um. Zusätzlich lässt sich die Tankhöhe am Interface einstellen, damit das Vollsignal der Tanksonde TDS, TDN, TDT zur Anzeige passt.
Das Universal-Tankinterface kann eingesetzt werden, um analoge Messinstrumente an verschiedene Tankgebersysteme anzupassen. Es sind beliebige Kombinationen möglich, z. B. eine Wandlung von 10 – 180 Ω nach 240 – 33 Ω.
Folgende Tankgebersysteme können angeschlossen werden:
Tankgeber mit Widerstandssignal 10 – 180 Ω bzw. 240 – 33 Ω
Tankgeber mit Spannungsausgang 0 – 10 V
Tankgeber mit Stromsignal 4 – 20 mA
Folgende Messinstrumente können angeschlossen werden:
Instrumente mit Widerstandseingang 10 – 180 Ω bzw. 240 – 33 Ω
Instrumente mit Spannungseingang
Betriebsspannung: 10-30V DC
Stromaufnahme: 10mA
Ausgangssignale: 10-180Ω, 240-33Ω, 0,5-2,5V
Abmessungen:
B 130 x H 80 x T 42 mm
