Für maximal 5 Wischermotoren geeignet.

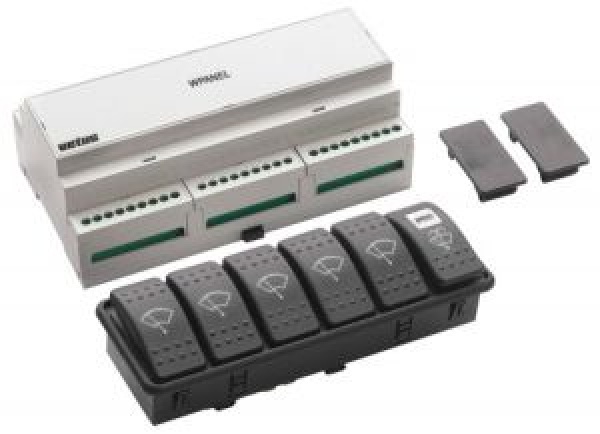

Dieses Bedien- und Kontrollpaneel wird komplett geliefert mit einer Regeleinheit, fünf Wischerschaltern, einem kombinierten Schalter für die Wisch-/Waschanlage und die Geschwindigkeitsregelung, einem Einbaupaneel mit Platz für 6 Schalter sowie 2 Blindplatten.
Die Regeleinheit steuert alle Scheibenwischermotoren sowohl bei niedriger als auch bei hoher Geschwindigkeit synchron. Durch betätigen des diesbezüglichen Schalters wird ein Scheibenwischer aktiviert.
Für jeden Wischer muss also ein eigener Schalter angeschlossen werden.
Das Gerät enthält auch einen kombinierten, so genannten Carling-Schalter, für die Funktionen Wisch-/Wasch, Intervall und Anzeige durch Leuchtdiode (LED).
Drückt man die Unterseite dieses Schalters, wird das Wisch-/ Waschprogramm für alle Scheibenwischer, die in dem Moment arbeiten, aktiviert.
Drückt man die Oberseite dieses Schalters, kann die Geschwindigkeit oder 5 Intervall-Positionen nach Wahl eingeschaltet werden.
Auch diese Auswahl gilt für alle Scheibenwischer, die in dem Moment aktiv sind.
Ein LED zeigt 30 Sekunden an welche Intervallgeschwindigkeit aktiviert wurde.
Die anzuschließenden Scheibenwischermotoren müssen mit einer oder zwei Geschwindigkeiten und einem automatischen Parkstand ausgerüstet sein.
Die Regeleinheit ist sowohl für 12 Volt als auch für 24 Volt elektrische Bordanlagen geeignet, mit einer maximalen Leistung von 120 Watt pro Wischermotor.
Die Regeleinheit ist elektronisch gegen Überbelastung gesichert und kann einfach auf eine Schiene montiert werden. Spannung: 12 und 24 Volt Gleichspannung.
Stromverbrauch im Bereitstand: ca. 10 mA.
Maximalleistung pro Scheibenwischermotor: 120 Watt.
Interne Sicherungen: Wischermotoren: je 10 A.
Scheibenwaschanlage und Sperrklappe: 5 A.
Abmessungen der Regeleinheit: 159 x 90 x 58 mm.
Abmessungen des Carling-Schalters: 49 x 24 x 37,5 mm.
