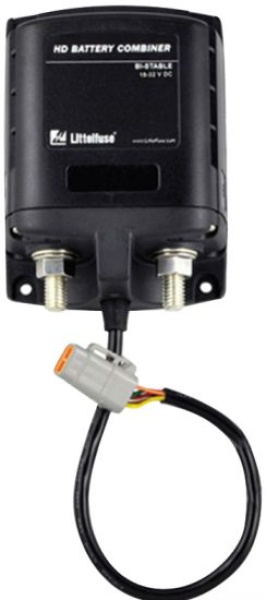

Verbindet die Batteriebänke (Start + Dienste), während die Lichtmaschine / das Ladegerät läuft, und trennt die Bänke, wenn das Ladesystem stoppt. Unterstützt hohe Strombelastungen (z.B. leistungsstarke Wechselrichter). Mit einer einfachen Schaltersteuerung können im Notfall Batteriebänke angeschlossen werden.
Das bistabile System gewährleistet einen extrem geringen ON/OFF Stromverbrauch.
Entspricht ISO 8846/SAEJ1171. 6-poliger DTM Stecker.
Max Leistung - f. 10 Sek.: 1500A
max. Leistung - im Dauerbetrieb: 300A
Steuerstrom: 40 mA*/6 A**
12V:
Kontaktstellung des Relais - kombiniert (30 sec) mit Spannung: 13,5V
Kontaktstellung des Relais - schließt (90 sec) mit Spannung: 13,1V
Kontaktstellung des Relais - öffnet (10 sec) mit Spannung: 12,3V
Kontaktstellung des Relais - öffnet (30 sec) mit Spannung: 12,7V
Kontaktstellung des Relais - öffnet den Stromkreis: 16,5 V***
24V:
Kontaktstellung des Relais - kombiniert (30 sec) mit Spannung: 27,0V
Kontaktstellung des Relais - schließt (90 sec) mit Spannung: 26,0V
Kontaktstellung des Relais - öffnet (10 sec) mit Spannung: 24,0V
Kontaktstellung des Relais - öffnet (30 sec) mit Spannung: 25,5V
Kontaktstellung des Relais - öffnet den Stromkreis: 32,4 V***
* In Ruhestellung
** In der Einschaltphase für 50 ms
*** Systemschutz
