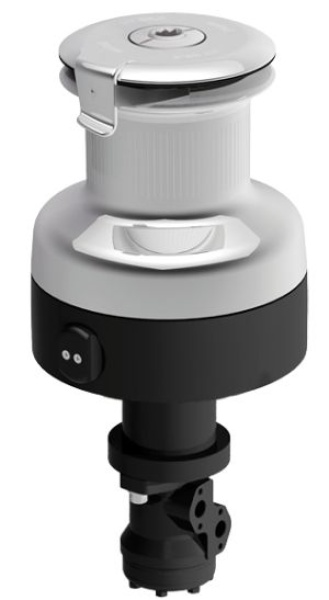

Modell XT70.3HD
Hydrauliche 3-Gang Winde
3-Gang Winde
Mit dem ersten untergesetzten Gang ist eine schnelle und kraftvolle Betätigung zu erzielen.
Bei einer steigenden Belastung, einfach in die entgegengesetzte Richtung drehen und somt ist der zweite Gang und maximale Kraft eingestellt.
Hydraulik Winden werden mit verchromter Trommel geliefert.
Kraft P1/P2/P3: 10,7 / 27,1 / 69,8
S1/S2/S3: 151 / 59 / 23mm
Ø-Leine: 10/18 mm
Schrauben(NxØ): 6 x Ø10 mm
Gesamtgewicht: 44,2
Holgeschwindigkeit 1 (m/min): 23,0
Holgeschwindigkeit 2 (m/min): 9,0
Holgeschwindigkeit 2 (m/min): 3,5
Arbeitslast: 2900 kg
Druck: 120 bar
Pumpleistung: 15 l/min
Holgeschwindigkeit:
Die Holgeschwindigkeit wurde in unbelastetem Zusand der Winsch und im unteren Druckbereich berechnet. Die effektive Geschwindigkeit hängt von der Größe der Hydraulikeinheit ab.
Hydraulik System:
Die Systeme sind nach den jeweiligen, verschiedenen Erfordernissen einer Yacht ausgelegt. Die Holegeschwindigkeit ist abhängig von der Pumpleistung des hydraulischen Systems, der Wirkungsgrad der Winde ist abhängig vom Druck. Das Hydraulik System, das auch mehrere Winden gleichzeitig versorgen kann, benötigt einen gleichbleibenden Druck unabhängig von der Anzahl der betriebenen Winden. Die Pumpleistungen und die Druckangaben, welche in der Tabelle für jede Winde angegeben sind, sollten nicht überschritten werden! Alle Modelle sind mit Hydraulik Motoren von Danfoss der Serie OMR oder vergleichbar ausgerüstet.
Schalter:
Zwei wassergeschützte Schalter müssen zum Betrieb je Winde installiert werden. Um den ersten und zweiten Gang unterscheiden zu können, sind die Schalter verschiedenfarbig: grau und rot.
